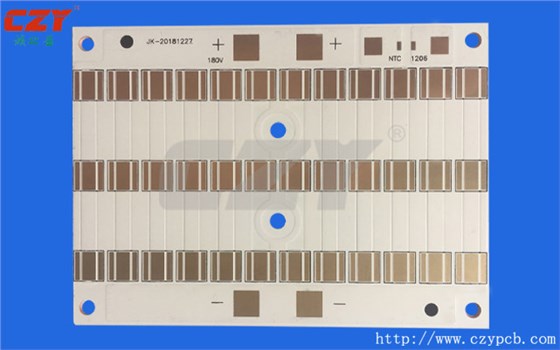

鋁基板又稱金屬基散熱板（包含鋁基板，銅基板，鐵基板））是低合金化的 Al-Mg-Si 系高塑性合金板（它具有良好的導熱性、電氣絕緣性能和機械加工性能，鋁基板與傳統的FR－4 相比，采用相同的厚度，相同的線寬，鋁基板能夠承載更高的電流，鋁基板耐壓可達4500V，導熱系數大于2.0，在行業中以鋁基板為主。

1，采用表面貼裝技術（SMT）；
2，在電路設計方案中對熱擴散進行極為有效的處理；
3，降低產品運行溫度，提高產品功率密度和可靠性，延長產品使用壽命；
4，縮小產品體積，降低硬件及裝配成本；
5，取代易碎的陶瓷基板，獲得更好的機械耐久力。結構

鋁基覆銅板是一種金屬線路板材料、由銅箔、導熱絕緣層及金屬基板組成，它的結構分三層：
Cireuitl.Layer線路層：相當于普通PCB的覆銅板，線路銅箔厚度loz至10oz。
DielcctricLayer絕緣層：絕緣層是一層低熱阻導熱絕緣材料。厚度為：0.003”至0.006”英寸是鋁基覆銅板的核心技術所在，已獲得UL認證。
BaseLayer基層：是金屬基板，一般是鋁或可所選擇銅。鋁基覆銅板和傳統的環氧玻璃布層壓板等。

PCB材料相比有著其它材料不可比擬的優點。適合功率組件表面貼裝SMT公藝。無需散熱器，體積大大縮小、散熱效果極好，良好的絕緣性能和機械性能。
LED晶粒基板主要是作為L(zhǎng)ED 晶粒與系統電路板之間熱能導出的媒介，藉由打線、共晶或覆晶的制程與LED 晶粒結合。而基于散熱考量，市面上LED晶?；逯饕蕴沾苫鍨橹鳎跃€路備制方法不同約略可區分為：厚膜陶瓷基板、低溫共燒多層陶瓷、以及薄膜陶瓷基板三種，在傳統高功率LED元件，多以厚膜或低溫共燒陶瓷基板作為晶粒散熱基板，再以打金線方式將LED晶粒與陶瓷基板結合。如前言所述，此金線連結 限制了熱量沿電極接點散失之效能。因此，國內外大廠無不朝向解決此問題而努力。其解決方式有二，其一為尋找高散熱系數之基板材料，以取代氧化鋁，包含了矽基板、碳化矽基板、陽極化鋁基板或氮化鋁基板，其中矽及碳化矽基板之材料半導體特性，使其現階段遇到較嚴苛的考驗，而陽極化鋁基板則因其陽極化氧化層強度不足而容易因碎裂導致導通，使其在實際應用上受限，因而，現階段較成熟且普通接受度較高的即為以氮化鋁作為散熱基板；然而，目前受限于氮化鋁基板不適用傳統厚膜制程(材料在銀膠印刷后須經850℃大氣熱處理
